最近更新:
0804:
- 新增手动尺寸标注——弧长标注(详见:二、操作演示→4、功能介绍→d、尺寸标注)
一、功能介绍
进入【编辑视图】环境后,自动生成的标注可能无法满足额外的需求,这时就需要自己手动添加或修改标注。通过手动添加/修改标注,可让图纸达到满意的效果。
二、操作演示

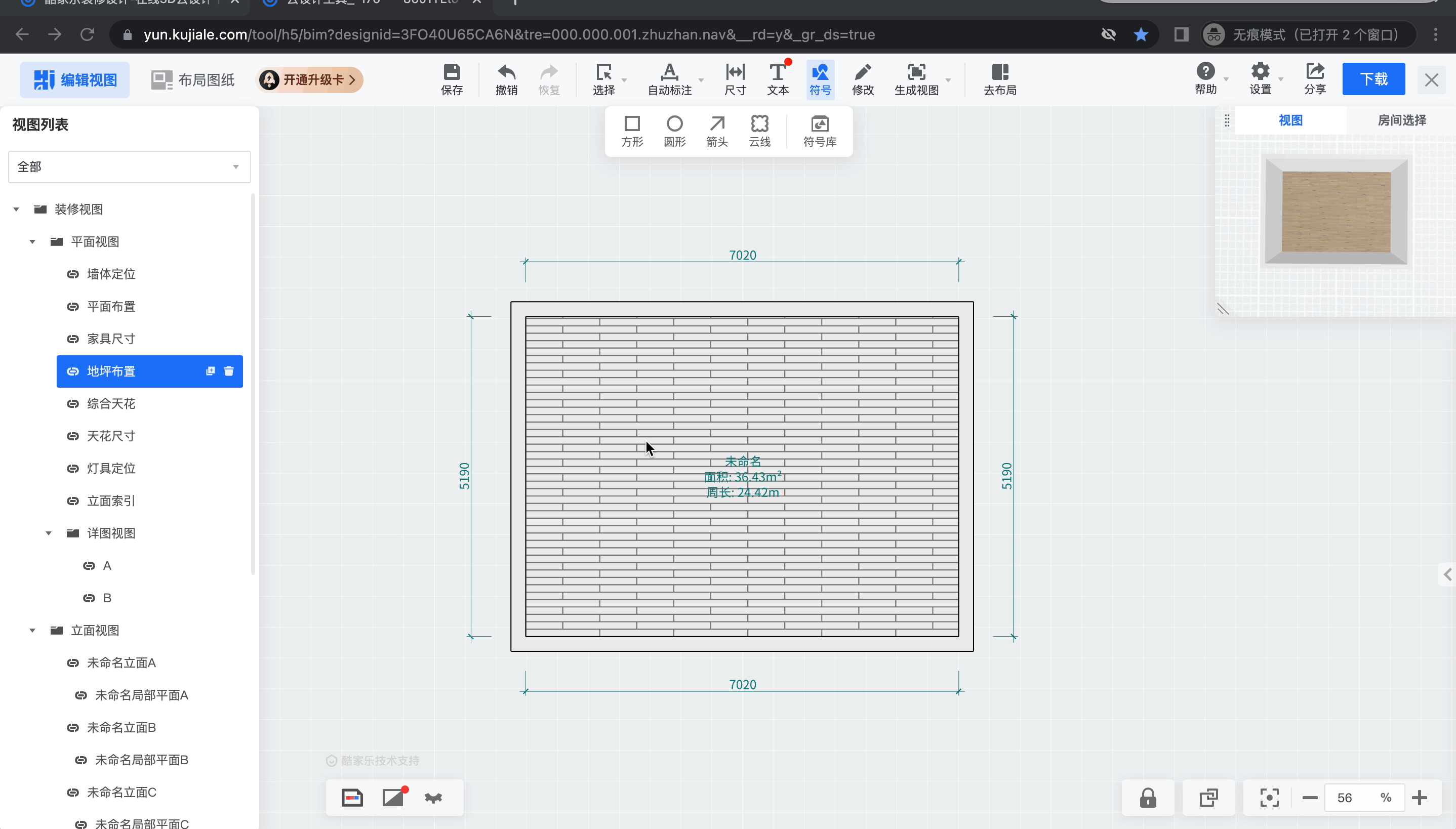

1、进入【编辑视图】环境,可看到标注工具自动出现在工具栏下方;
2、在工具栏中,查看标注的功能说明。
3、切换视图后,顶部栏定位可以保留,便于进行相同的操作。
4、功能简介
a、修改标注
当要修改标注字体大小的时候,可以点击选择要修改的标注;
选择多个标注可以按住【Shift】框选需要调整的标注;右侧即会弹出面板进行调整。
b、移动标注
支持整体进行平移。
c、自动标注
d、尺寸标注
对齐标注(非正交)和线型标注(正交)。(见下图)
弧长标注:工具中支持选择弧长,生成弧长标注。(见下图)
tips:
在施工图中,在完成连续手动尺寸标注时,系统会自动判断尺寸链上文字的情况,如果尺寸较小,文字存在遮挡时,会对文字自动进行翻转避让。(见下图)
e、文本标注
标记信息(支持更改字体大小及文本对齐)
f、标注增补
- 在视图管理器里,选择某一个尺寸标注后,可以继续选择其他的点对该尺寸标注进行拆分或补充。
- 使用方法一:可以线选中一个尺寸标注,再触发“标注增补”。(见下图)
- 使用方法二:也可以先触发“标注增补”,再去选择尺寸标注。(见下图)
tips:
- 标注增补暂时只支持线型标注(快捷键x),对齐标注暂不支持。
- 使用标注增补时,目前只能选择点,还不支持选择线。
