一、功能介绍
功能简介
通过三轴移动、精准移动、尺寸线修改、六面摆放/四角摆放的方式，快速且精准地移动柜体
操作简介
- 三轴移动：进入“选择整体”模式-单击柜体-切换到“移动+旋转”模式-对柜体进行三轴移动
- 精准移动：单击柜体-选择移动模式-填入移动数值，即可精准移动
- 尺寸线修改：单击柜体-出现尺寸线-单击数值进行修改，精准修改柜体离墙等距离
- 六面摆放/四角摆放：单击柜体-选择摆放-切换“六面摆放/四角摆放”模式
二、面向用户
所有用户
三、操作步骤
1、三轴移动

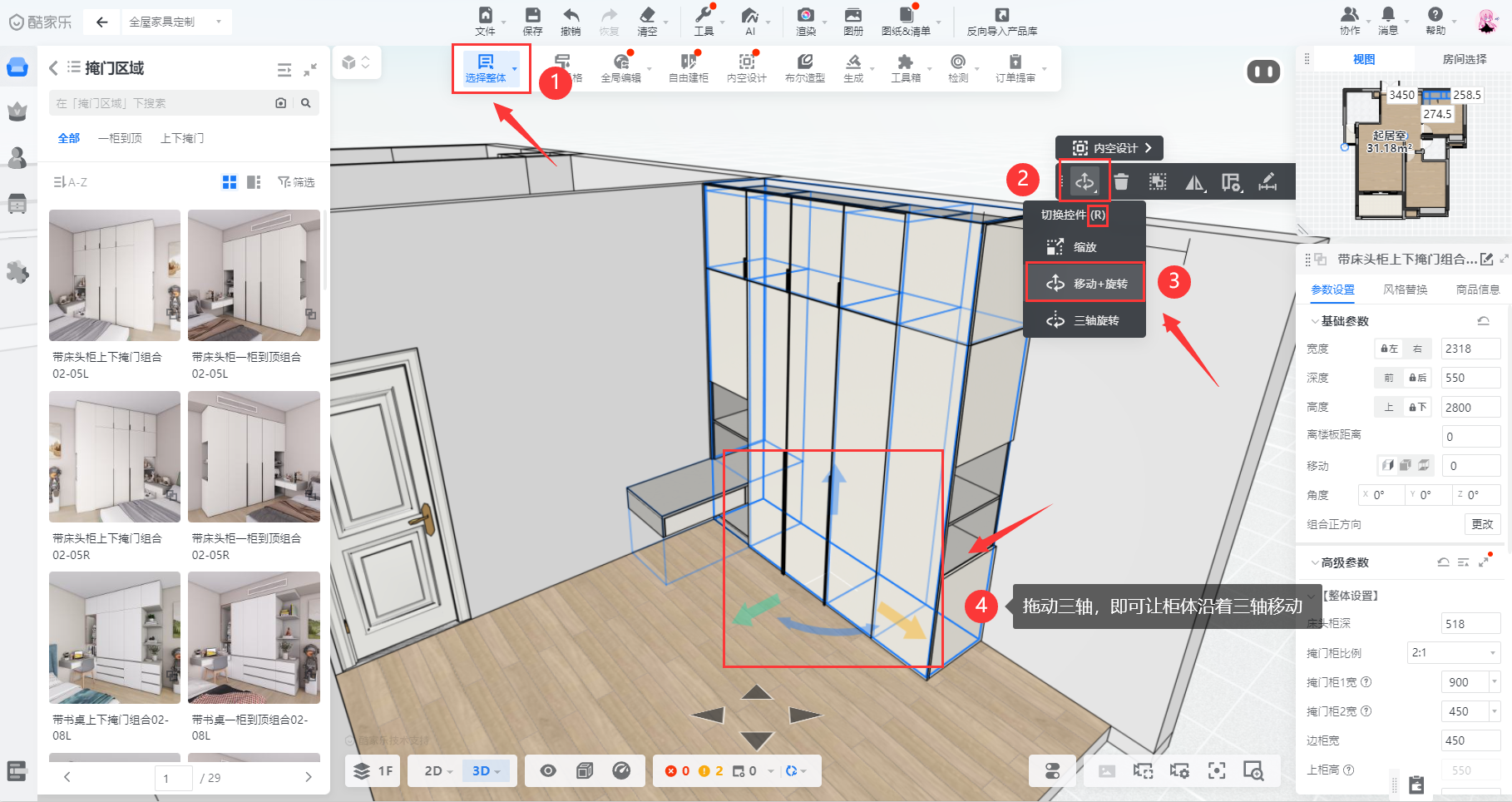

- 可在“选择整体”模式下，选中柜体，按R键切换到“移动+旋转”模式，即可对柜体进行三轴移动（上/下、左/右、前/后）
2、精准移动

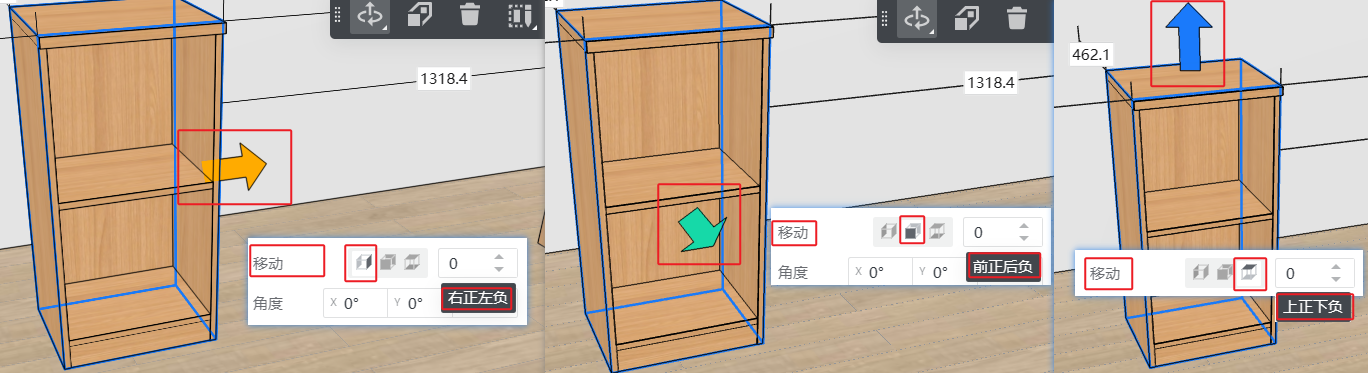

单击模型，右侧参数面板中选择左/右、前/后、上/下的移动模式后，按照右正左负，前正后负，上正下负对应输入正/负数值，即可精准移动柜体
注意：提示箭头的方向即为正向！
3、尺寸线修改
-
当选中柜体时，会显示柜体与柜体的间距、柜体的离墙距离；选中靠墙的柜体，会显示离顶的距离
-
当选中组件时，能显示组件距上/下、左/右、前/后方向的间距
- 单击柜体，出现尺寸线，单击数值可以进行修改，精准修改柜体离墙等距离
视频教程：https://www.kujiale.com/college/video/3FO4K4VXTUEN
4、六面摆放/四角摆放
在“选择整体”模式下，选中柜体单元时，在模型菜单栏里可找到“摆放-P”按钮，点击后即可切换“六面摆放/四角摆放”模式
注意：仅柜体单元支持摆放
1）六面摆放
即将所选柜体单元A摆放到另一柜体单元B的前/后、左/右、上/下位置：
-
选中柜体单元A
-
点击摆放（快捷键P）
-
确认为六面摆放模式
-
点击柜体单元B
-
点击要摆放位置的箭头即可
2）四角摆放
与六面摆放操作同理，是将柜体单元A摆放到另一柜体单元B背面的4个角点位置对齐
具体操作如下视频演示：
四、注意事项
背板有着严格的工艺要求，参数面板中的精准移动也会对背板产生影响，企业可以在后台自行设置禁止背板精准移动，配置入口如下：
注意：建模中真分类为“背板”的板件才可以设置禁止精准移动！
