椭圆板件
一、功能入口

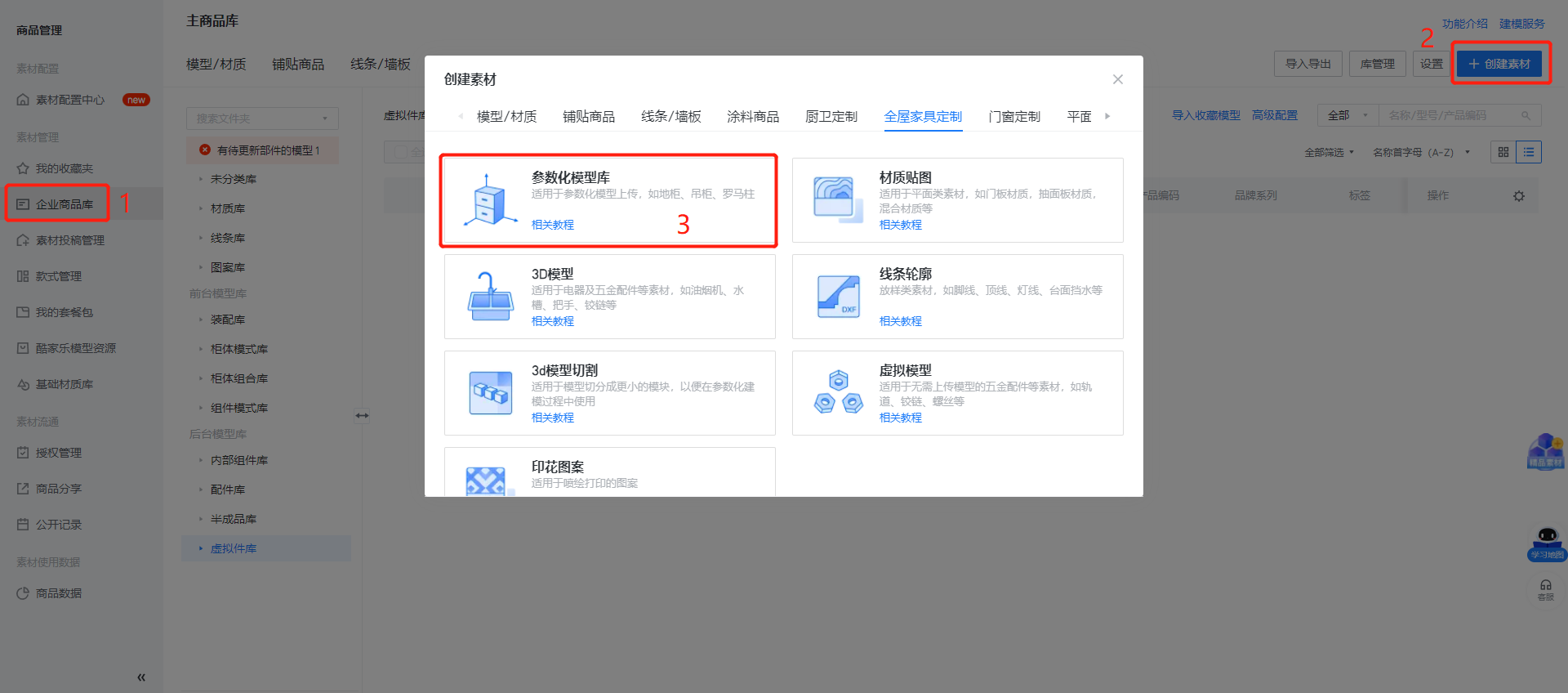

1.商品管理-企业商品库-全屋家具定制-创建素材-参数化模型库
2.选择<普通板件>真分类
二、建模过程
首先我们需要先了解四心近似法画椭圆的步骤与其所对应的变量关系
视频步骤：https://haokan.baidu.com/v?pd=wisenatural&vid=9991186773537412023
图文步骤：四心圆画法椭圆形怎么画？_百度知道 (baidu.com)
建模思路：通过外切矩形的长度和宽度（紫色），求出内接矩形（深灰色）的长度和宽度，再利用内接矩形线段类型中的圆弧型（黑色）画出椭圆，其中分别求出圆弧型的半径即可。
已知条件：外切矩形宽度ab和深度bc分别为设定的#W和#D；BE=OA-OB；HA=HE=1/2（AB-BE）
1.设定外切矩形的宽度#W、深度#D和高度#H的范围；
2.添加高级参数①
描述：内接矩形宽度
引用名：NJX_W1
当前值：#W-2*(((#sqrt((#W/2)^2+(#D/2)^2)-(#W/2-#D/2))/2*(#sqrt((#W/2)^2+(#D/2)^2)))/(#W/2)-(((#sqrt((#W/2)^2+(#D/2)^2)-(#W/2-#D/2))/2*(#sqrt((#W/2)^2+(#D/2)^2)))/(#W/2)*(#D/2)/(#sqrt((#W/2)^2+(#D/2)^2))))
此过程所求为内接矩形的宽度，当前值的计算思路：
2.1计算短边弧形半径FA（R1），HA/FA=OA/AB,（其中HA,OA,AB由上述已知条件计算出），可计算出FA
2.2计算FK，由全等三角形关系，可得出FK=FH，FH/FA=OB/AB，可计算出FK
2.3计算KA, KA=FA-FK
2.4计算内接矩形的宽度NJX_W1=#W-2KA
3.添加高级参数②
描述：内接矩形深度
引用名：NJX_D1
当前值：#sqrt((#W/2)^2+(#D/2)^2)-(#W/2-#D/2)
此过程所求为内接矩形的深度，当前值的计算思路：
3.1由全等三角形关系，可得HA=Kb1，（HA由已知条件可计算出）
3.2计算内接矩形的深度，NJX_D1=2Kb1
4.添加高级参数③
描述：左右半径
引用名：R1
当前值：((#sqrt((#W/2)^ 2+(#D/2)^ 2)-(#W/2-#D/2))/2*(#sqrt((#W/2)^ 2+(#D/2)^ 2)))/(#W/2)
此参数为FA（左右两侧半圆的半径），FA可由2.1推演计算得出；
5.添加高级参数④
描述：上下半径
引用名：R2
当前值：(#sqrt((#W/2)^ 2+(#D/2)^ 2))*((#W/2-#D/2)+(#sqrt((#W/2)^ 2+(#D/2)^ 2)-(#W/2-#D/2))/2)/(#D/2)
此参数为IB（上下半圆得半径），IB计算过程如下：HB/IB=OB/AB,其中HB=HE+EB，OB,AB均可以由已知条件计算出；
6.材质保持默认，也可以根据实际需要进行修改。
7.插入平面板件建模
7.1点击元件库-平面板件；
7.2设置尺寸属性高:#H；
7.3点击编辑轮廓；
7.4将轮廓点和变量#NJX_W1和#NJX_D1关联起来了，为顺时针描点，描点平面为XY平面；
7.5点击1 2号边，线段类型选择弧形，圆弧方向选择为顺时针和劣弧，关联半径#R1，3 4号边同理；
7.6然后点击2 3号边，线段类型选择弧形，圆弧方向选择为顺时针和劣弧，关联半径#R2，1 4号边同理；
8.点击保存，将轮廓保存
9.设置其他属性，材质角度:#CZFX，侧边材质角度:#CBCZFX(在调用板件时可以修改板件纹理方向，但是报价输出不变）
10.测试模型
10.1在左边W、D、H位置的值分别换上其他尺寸，检验模型是否有问题；
10.2检测完成后，把这些值恢复默认值；
11.保存入库
11.1点击右上角文件，选择保存，选择保存的子目录，进行命名点击保存；
11.2在商家后台页面找到模型，选中模型选择入库。
