【水暖电】新风设计设备精准摆放

更新时间:2022-12-02 10:07:54

4274292
我的收藏

最近更新:

1202:

  • 新风管支持U型三通连接(详见:二、手动放置设备→4、送风U型三通和回风U型三通构件管)


一、设备替换和移动

1、风机的替换(见下图)

2、风机的移动:生成的管线会跟随移动(见下图)

3、内气口的替换

4、内气口的移动

二、手动放置设备

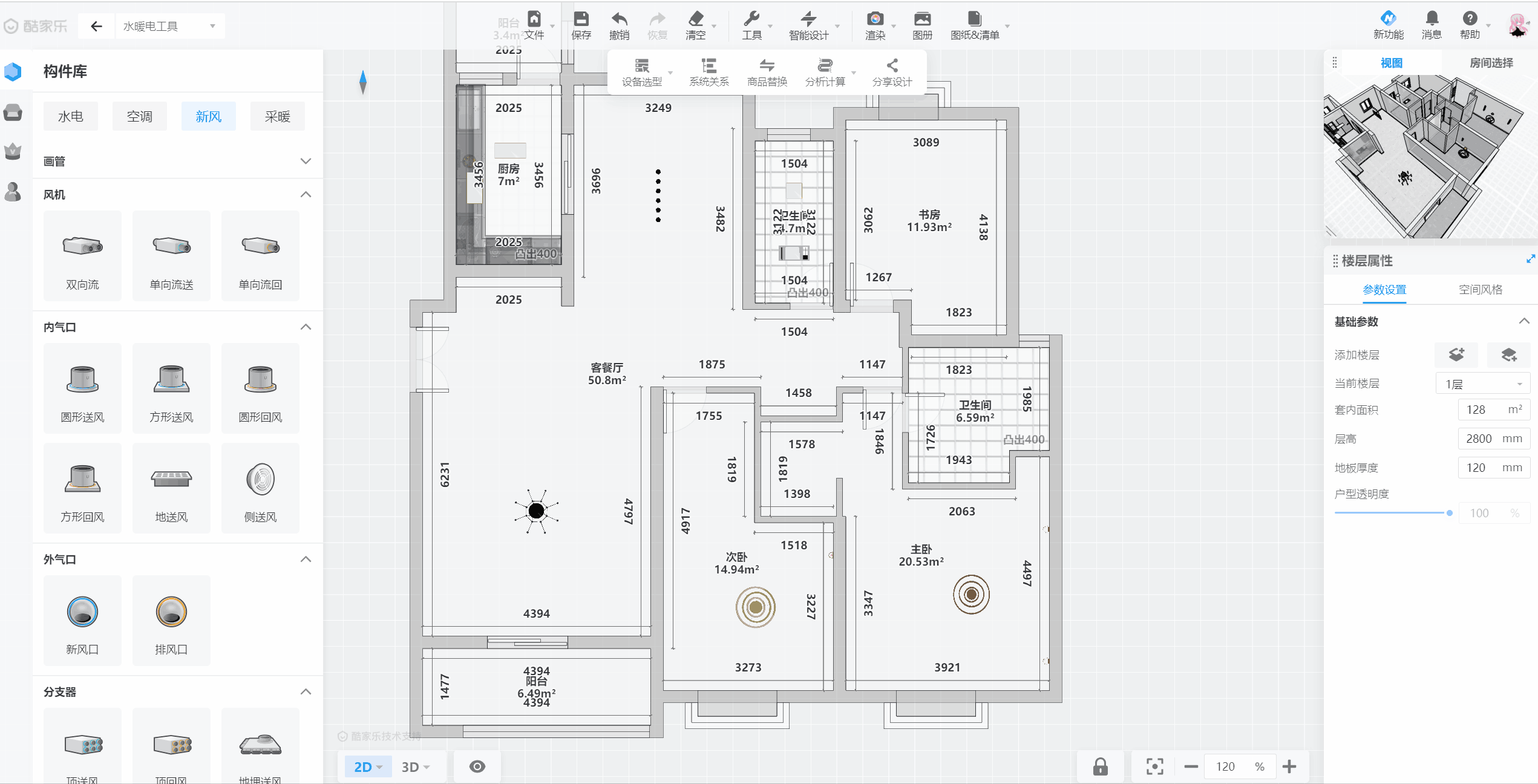

1、可以从构件库,选择构件拖入,并调整角度、位置及高度

2、也可以从模型库中,选择模型拖入。

3、商家用户可以从企业库中,拖入私有模型。(商家功能)

4、送风U型三通回风U型三通构件:用户可以通过构件库放置U型三通模型,使用风管功能手动连接U型三通与新风机、分支器、内气口。(见下图)


tips:

  • 构件移动可能会影响原有部分管路,可用手动连管重新生成
