一、功能介绍

功能入口：云设计工具——行业库——水暖电设计——构件库——空调

功能介绍：

1、管线自动生成

2、管线手动生成

3、管线编辑

二、面向用户

全用户

三、管线自动生成

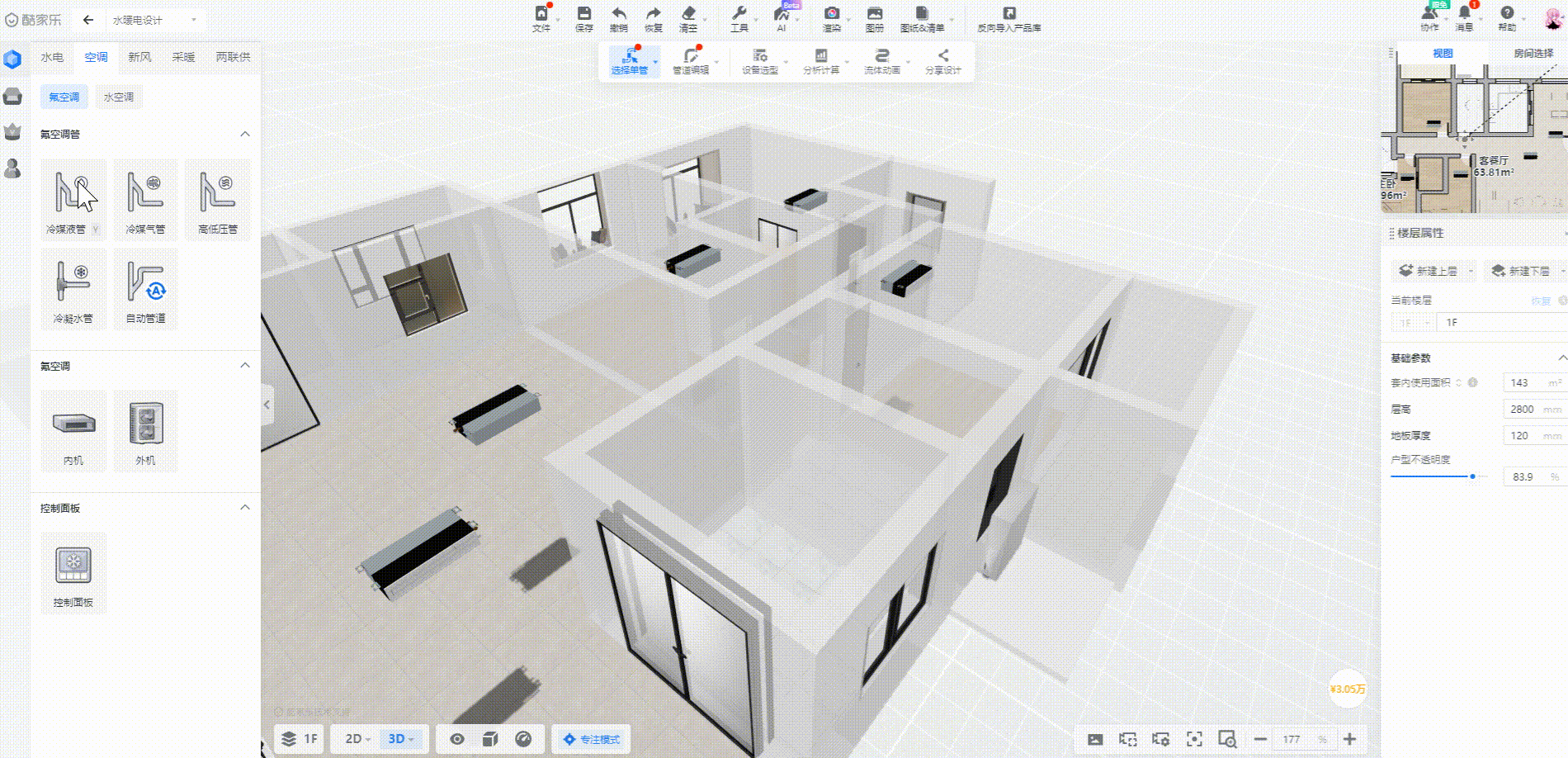

方法1：通过构件库自动生成管线

第1步进入构件库，点击“空调”进入空调专业
第2步选择氟空调或者水空调
第3步选择“自动管道”

第4步确认开始布置

a.在氟空调的弹出确认框中，选择管道布置设置，再点击“开始布置”按钮。

b.如果系统提示“请放置必要的设备”且“开始布置”按钮不可点击，则可先从左侧构件库中拖入对应设备到方案中。

注：自动水空调中冷凝水管可以连接到排水立管

自动水空调时，若方案内有排水立管，则冷凝水管连接到排水立管

若方案内没有排水立管，则冷凝水管照旧连接到外机

方法2：通过智能设计快速生成管线

该方法仅适用于氟空调系统，不适用于水空调系统

第1步：选择菜单栏智能设计→暖通助手
第2步：设备放置页面，不勾选重置中央空调
第3步：管道布置页面，勾选中央空调
第4步：点击“智能生成”按钮

四、管线手动生成

1.进入手动画管模式

如果要绘制氟空调管，则选择“氟空调”下的“冷媒液管”、“冷媒气管”、“高低压管”、“冷媒水管”。

如果要绘制水空调管，则选择“水空调”下的“供水管”、“回水管”、“冷凝水管”

2.连接管线

第一步：点击高亮设备的连接口或管线
第二步：按Tab切换管道路径
第三步：按Enter确认生成管道

2D视图下操作演示：

3D视图下操作演示：

3.参照生成

氟空调系统和水空调系统都支持在连接好一种类型的管线后，通过“参照生成”的方式快速生成其他管线

氟空调系统：选中管线，点击悬浮菜单中的参照生成，勾选相应管线即可生成。

水空调系统：选中管线，点击悬浮菜单中的参照生成，勾选相应管线即可生成。若方案内已存在相关管道，会自动删除再重新生成

4.冷凝水管连接排水立管

可以通过手动画管的方式连接冷凝水管和排水立管

a、氟空调：

点击构件库—空调—氟空调—冷凝水管
点击高亮的排水立管
将鼠标移动到冷凝水管附件，出现高亮点位时，确定连接
退出画管模式（按Esc键或点击鼠标右键），删除多余的冷凝水管

b、水空调：

点击构件库—空调—水空调—冷凝水管
点击连接高亮的内机和排水立管
按tab键切换路径，左键确认

五、管线编辑

2D和3D视图下都支持管线编辑。
当方案处于手动画管状态（即设备高亮时），无法进行管道编辑。此时可点击鼠标右键或按键盘的“Esc”键退出画管模式，再选中管道即可进行编辑。

1.管线移动

选中管线，拖拽移动符号进行管线移动

2.管线分段

将单管打断，方便精准移动：选中管线，点击悬浮菜单中的分段按钮，再将鼠标移动到想要分段的地方，点击鼠标左键即完成分段操作。

3.管线删除

选中管线，点击键盘上的“Delete”键或点击管线旁边悬浮菜单中的删除图标，即可删除。

4.管线颜色修改

选中管线后，可在右侧参数栏修改管线的颜色。

5.多管编辑

切换单管/多管编辑方法：先选中管线，再执行以下任一操作：

点击悬浮菜单中的“选择支路”/“选择单管”按钮
点击上方工具栏的“选择支路”/“选择单管”按钮
按tab键

6.分歧管旋转

点击分歧管，选择“旋转分歧管”。

六、操作技巧

氟空调快速操作技巧：

建议先通过自动管线连接全部设备，再根据需要进行微调
纯手动连接空调管时，建议先连接外机和最远的内机，再将其他内机连接到已有的空调线上
