一、功能介绍
铝门窗图纸生成支持室内外标注、角度标注、玻璃符号标注等，以下对铝门窗图纸生成进行了详细说明
二、面向用户
拥有定制图纸3.0权限商家，有需要可以联系商家运营咨询
三、功能描述
1、铝门窗图纸生成时<主视图/结构图>窗的下方支持绘制一面示意墙
1）配置入口

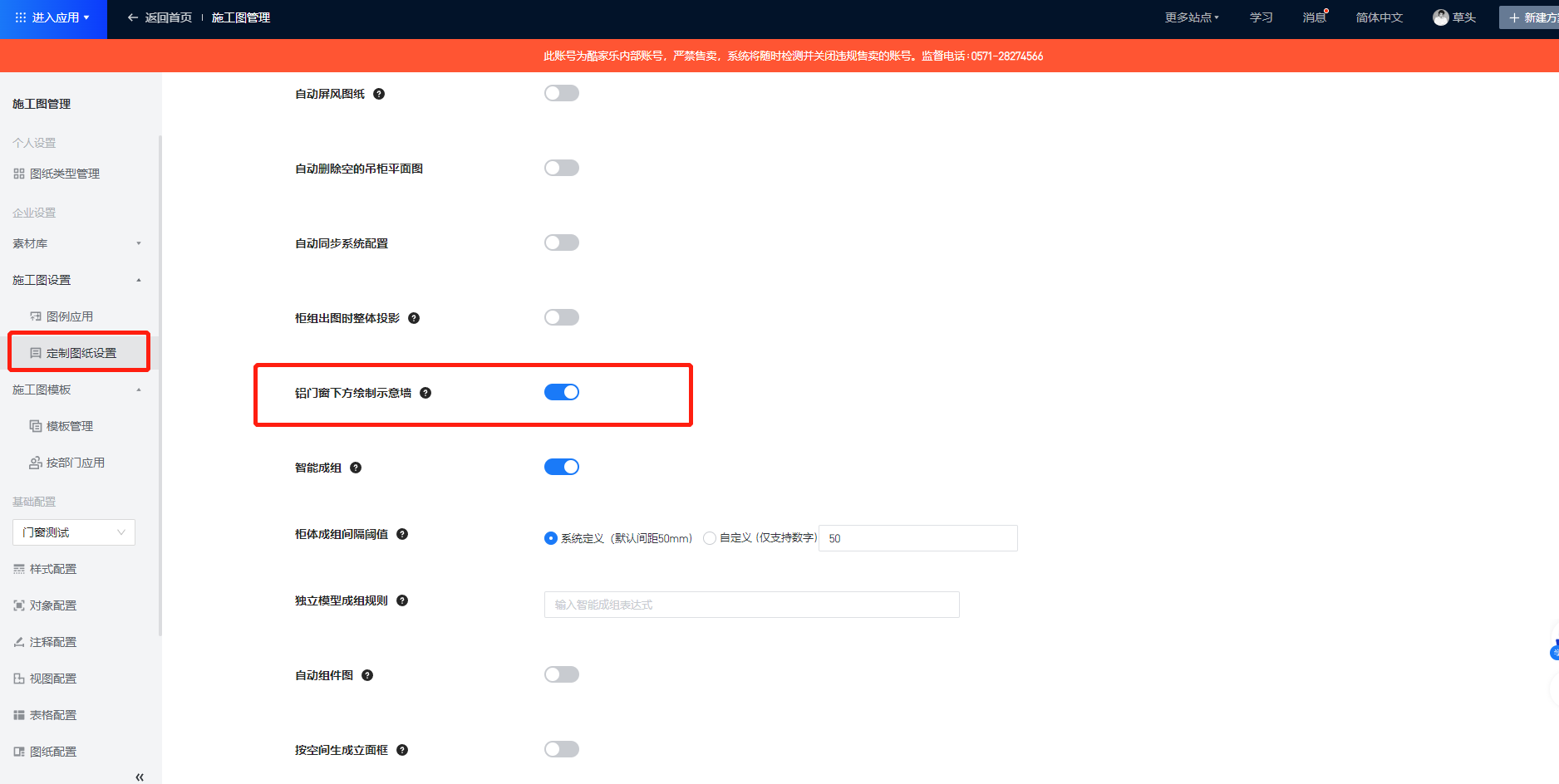

在“施工图设置-定制图纸设置-出图设置”中开启“铝门窗下方绘制示意墙”
2）效果说明
在自由绘窗生成的铝门窗模型的下方绘制一面墙，用于示意其离地高
2、铝门窗尺寸标注，支持不标注厚度、异形窗

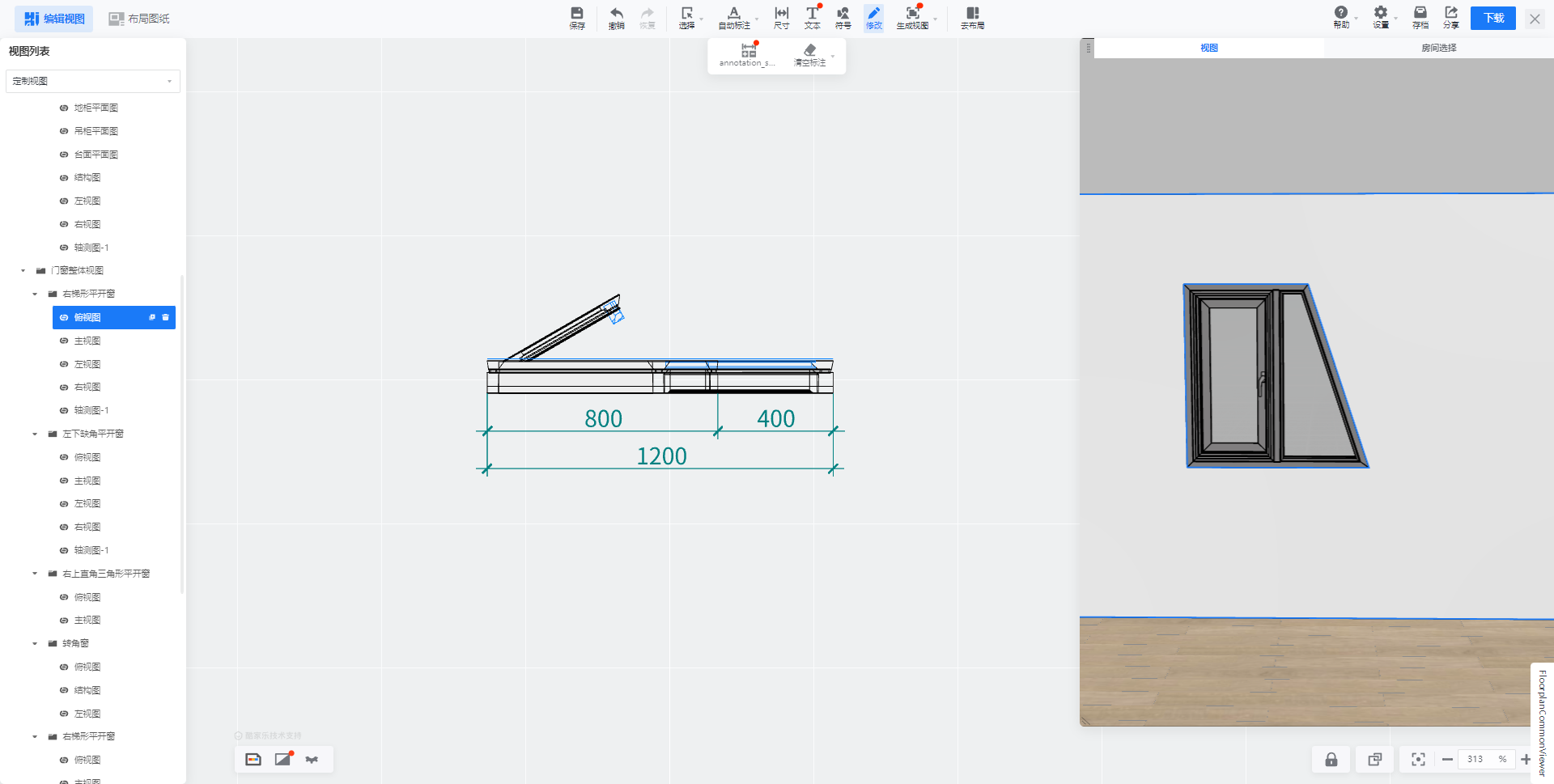

在<俯视图><主视/结构图>中标注铝门窗的最外侧尺寸，可用于表示每段型材包含了切割余量的长度
3、铝门窗室内外标注

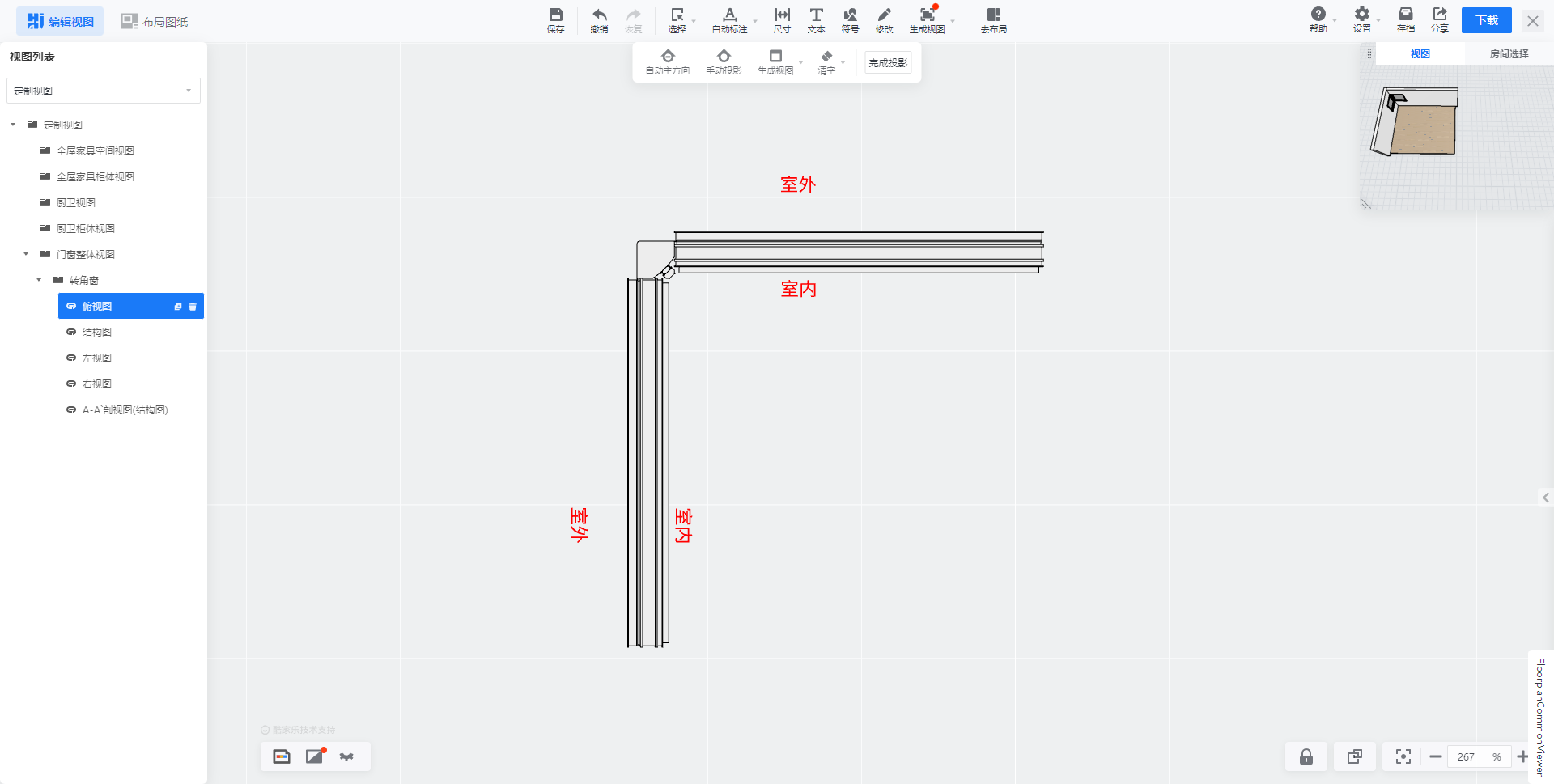

在<俯视图>中使用文字标注室内、室外
4、铝门窗角度标注，支持标注边框夹角
在<主视/结构图>中标注铝门窗边框与边框的夹角，过滤90°、180°、270°
5、新增铝门窗玻璃符号标注

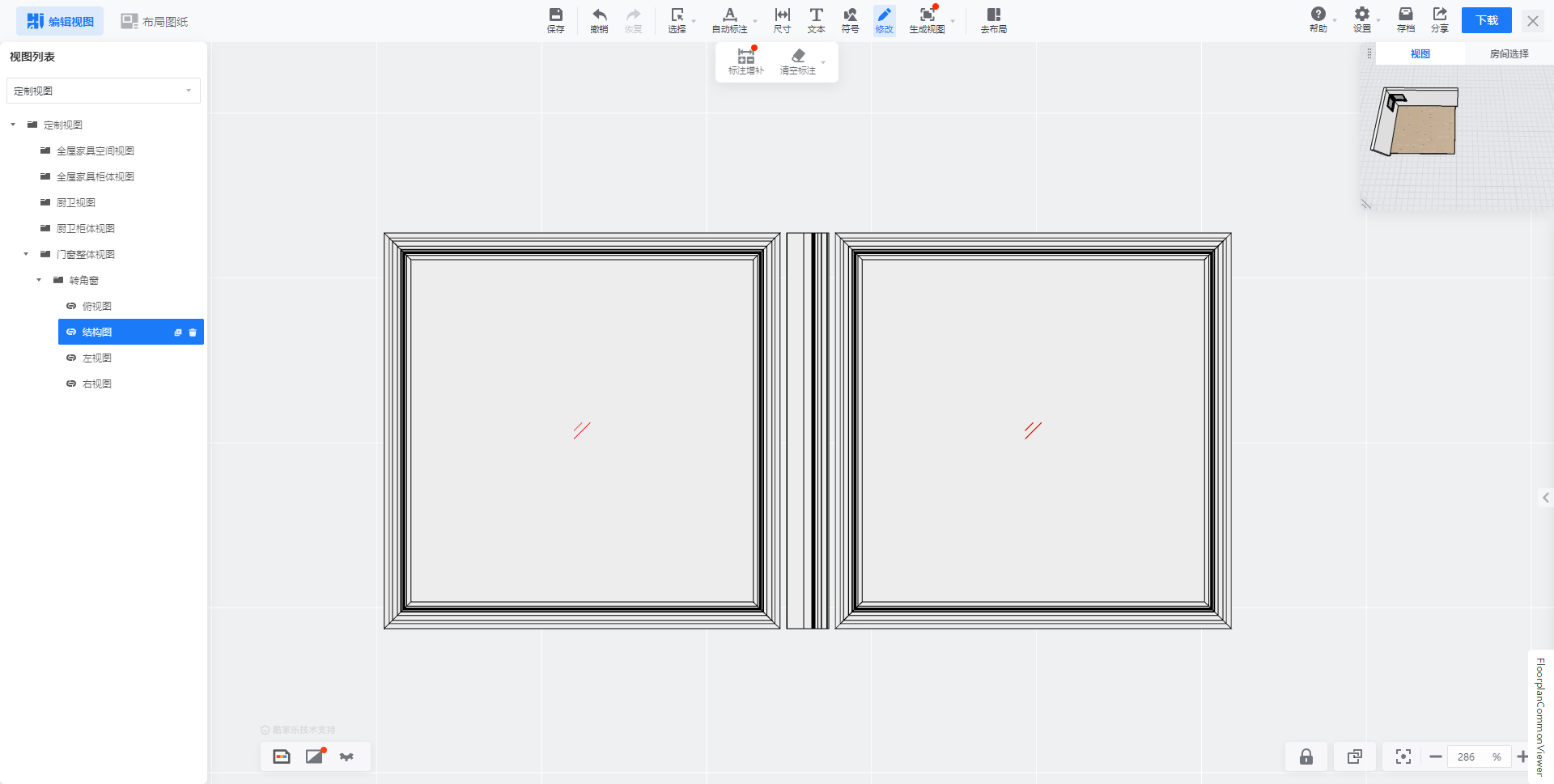

在<主视/结构图>中于玻璃中心点标注双斜线
6、新增铝门窗玻璃符号标注
在<主视/结构图>中能显示多向开启的符号
7、五金支持显示离扇框底部、离边框底部、离地距离
1）配置入口
进入施工图管理，选择“门窗整体视图-门窗组-视图标注-铝门窗五金距扇底标注/铝门窗五金距框底标注/铝门窗五金离地标注”
2）效果说明
在<主视/结构图>中能够自动标注五金安装点到扇框底部、边框底部、地面的距离
8、微通风扇支持自动标注五金离扇框底部距离
添加微通风扇后，“定制施工图-门窗产品出图”中增加五金执手的离扇框底部尺寸的自动标注功能
- 导出图纸会显示微通风扇的五金离扇框尺寸标注以及离地尺寸标注
