【施工图】图例上传(部分商家)

功能概况:本篇主要介绍如何将图例上传和管理。该功能仅主账号可以使用操作。

一、工具入口:

商家后台→施工图管理→素材库→图例库

二、功能介绍

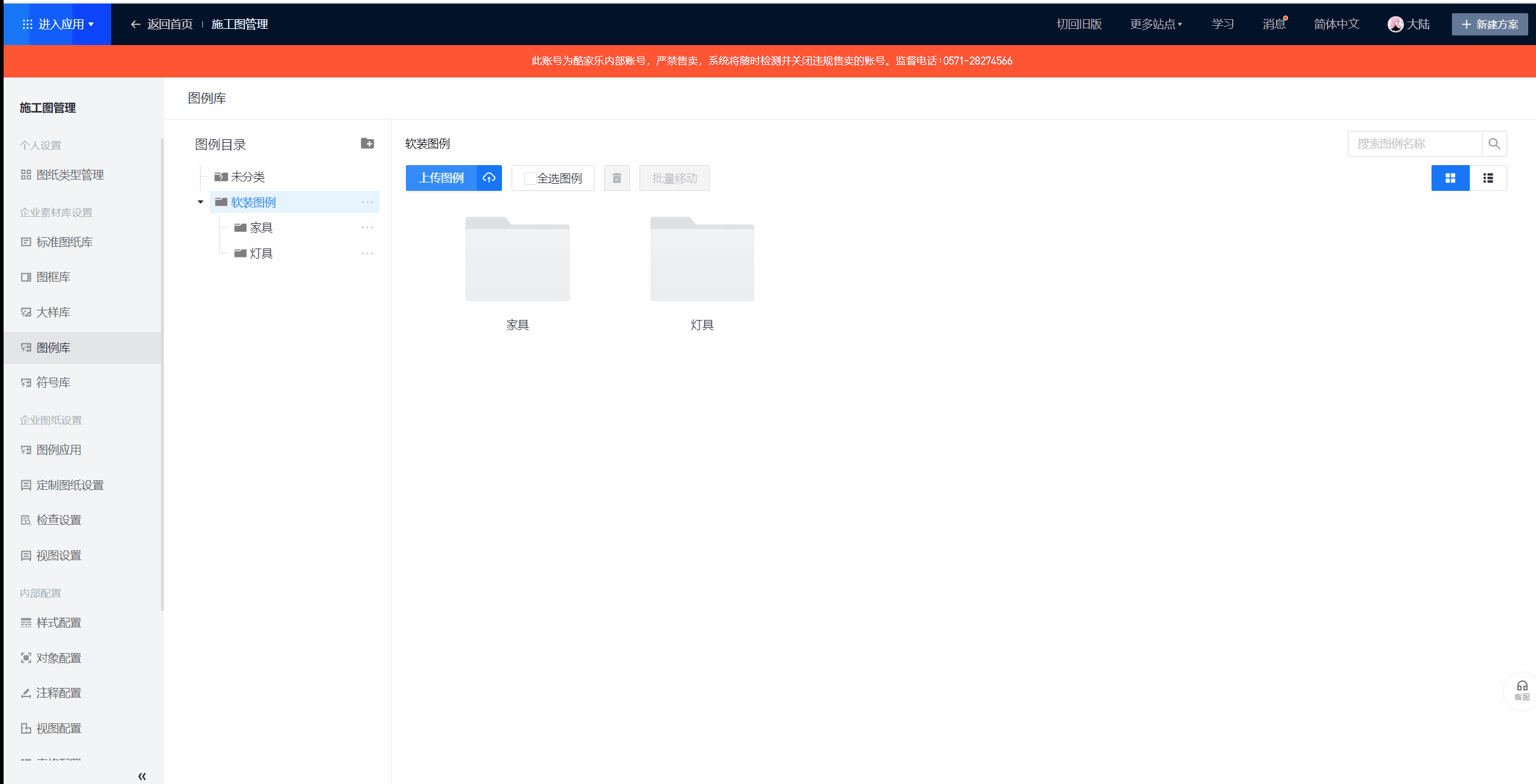

功能界面(见下图)

1、工具入口

2、图例目录:用户可创建目录文件夹,对图例进行管理,并支持新建、删除、重命名、移动文件夹。

  • tips:未分类文件夹不支持移动和删除

3、上传图例:可将图例保存为一个cad文件上传,系统会智能识别。上传成功的图例,支持重命名、移动、删除。

4、图例搜索:支持关键字搜索图例

5、排列方式:可选择缩略图或者列表进行展示

三、操作步骤

1、准备上传的cad文件(*.dwg、*.dxf),图例需要成块,且一个图例一个块。

2、点击【上传图例】,添加需要上传的文件,通过预览图,选择需要被导入的图例,支持双击修改图例名称。

3、上传成功后,会返回界面,显示成功导入的图例,可对图例进行重命名和删除操作

4、可根据企业规范创建图例目录,将图例按需移动至相应目录文件夹。
