一、功能介绍
自动剖切功能可根据诉求做剖视图生成规则的详细配置，剖切结果更准确，可进行个性化配置
- 开启本功能后，在使用【产品出图】功能时可以在<结构图>或<柜门图>上根据规则自动绘制一些剖切线，并生成对应的剖视图
二、面向用户
商家用户且有“施工图管理”权限，有需要可以联系商家运营咨询
三、前提条件

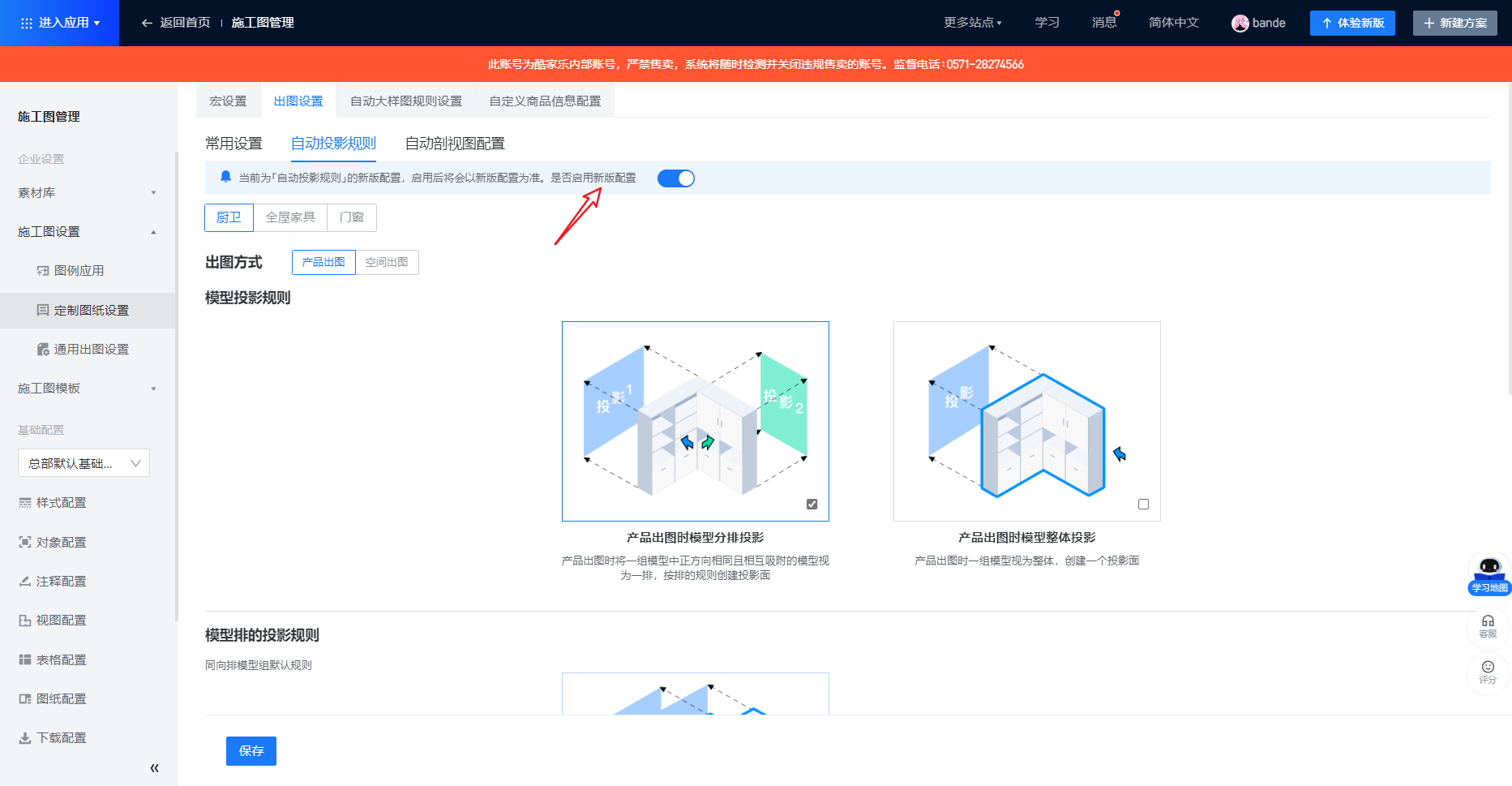

- 必须开启【新版自动投影】
四、操作步骤
1、入口
施工图管理-定制图纸设置-出图设置-自动剖视图配置

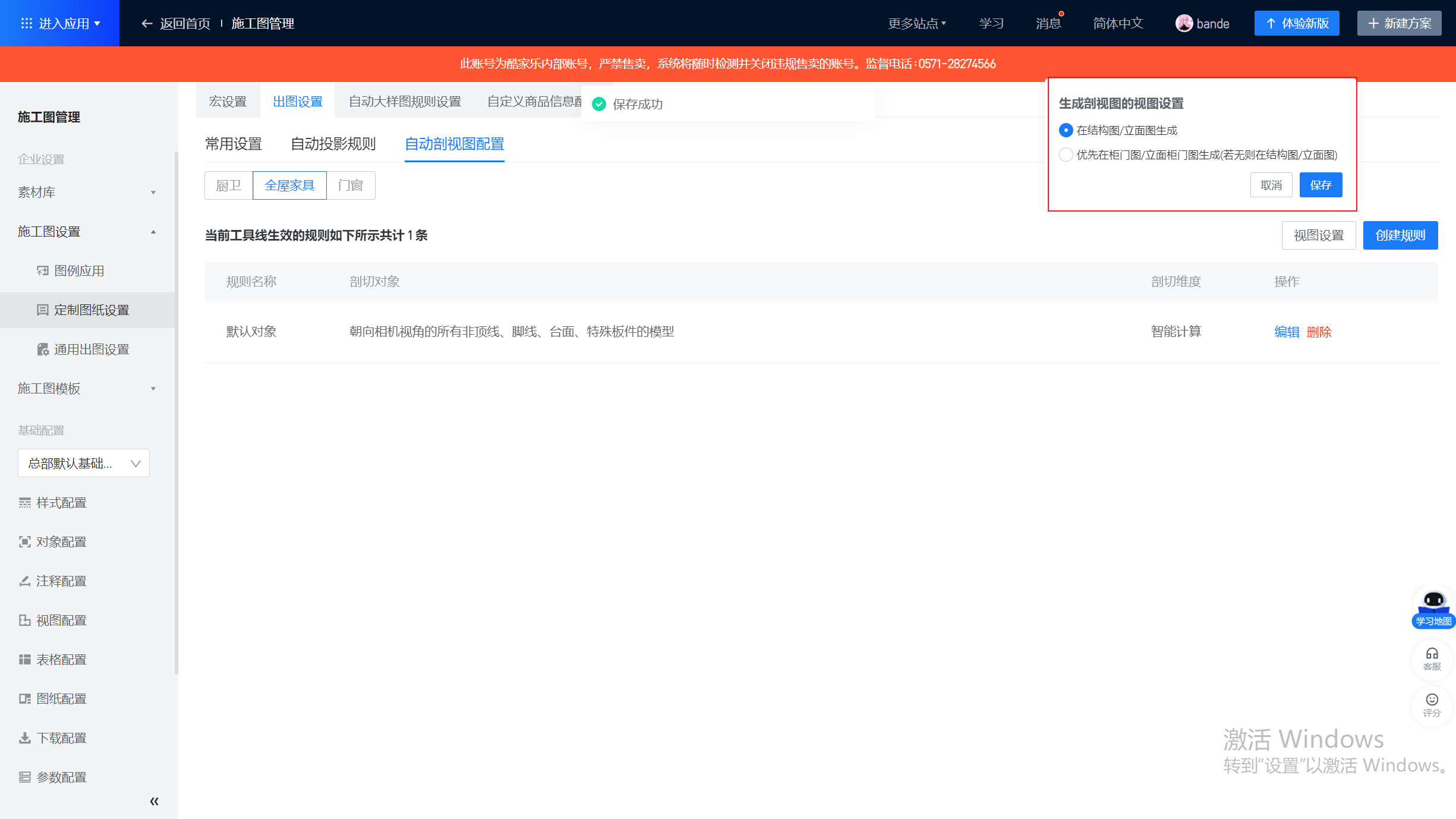

2、生成剖视图的视图设置
1）在结构图/立面图生成：

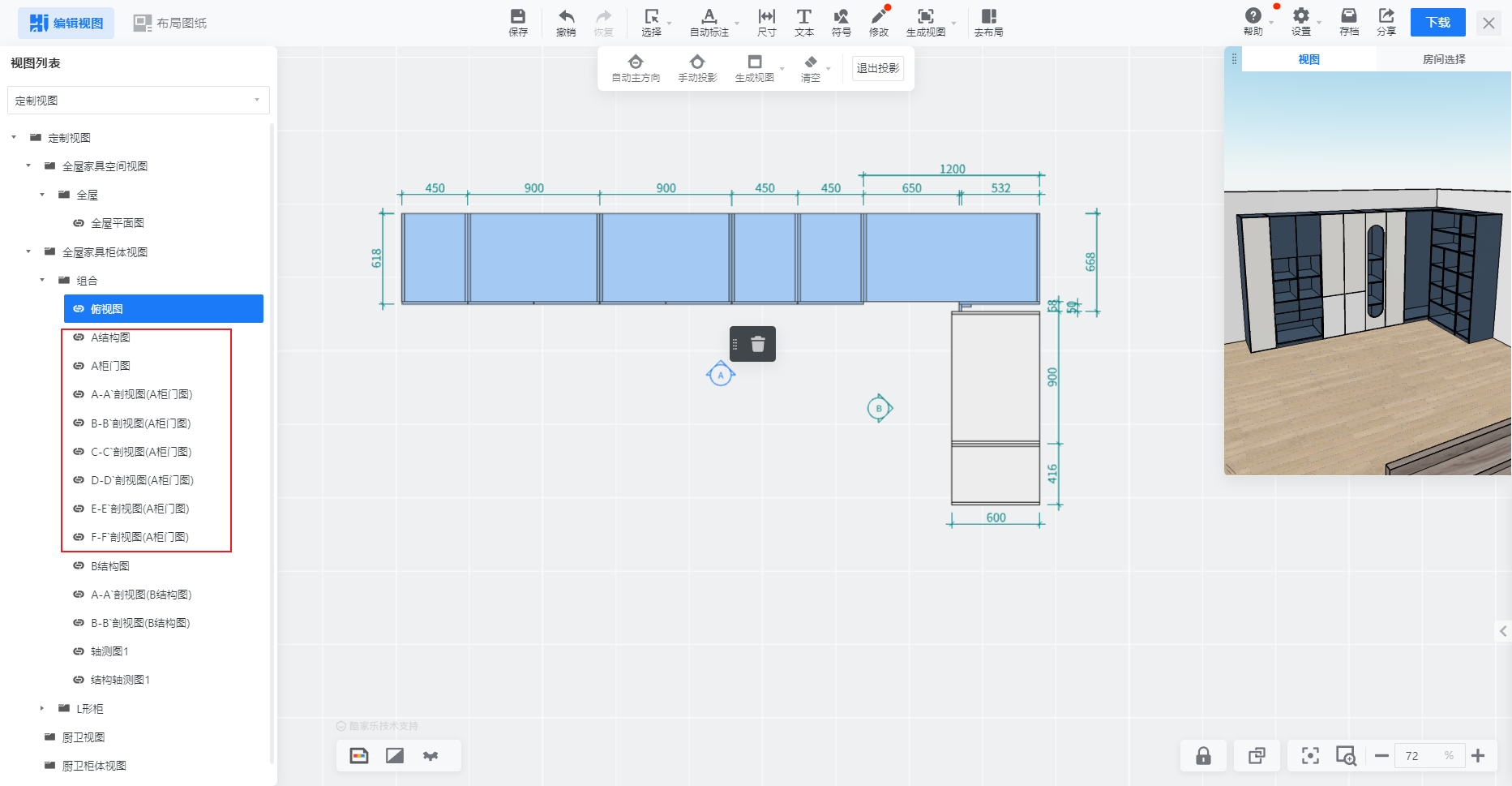

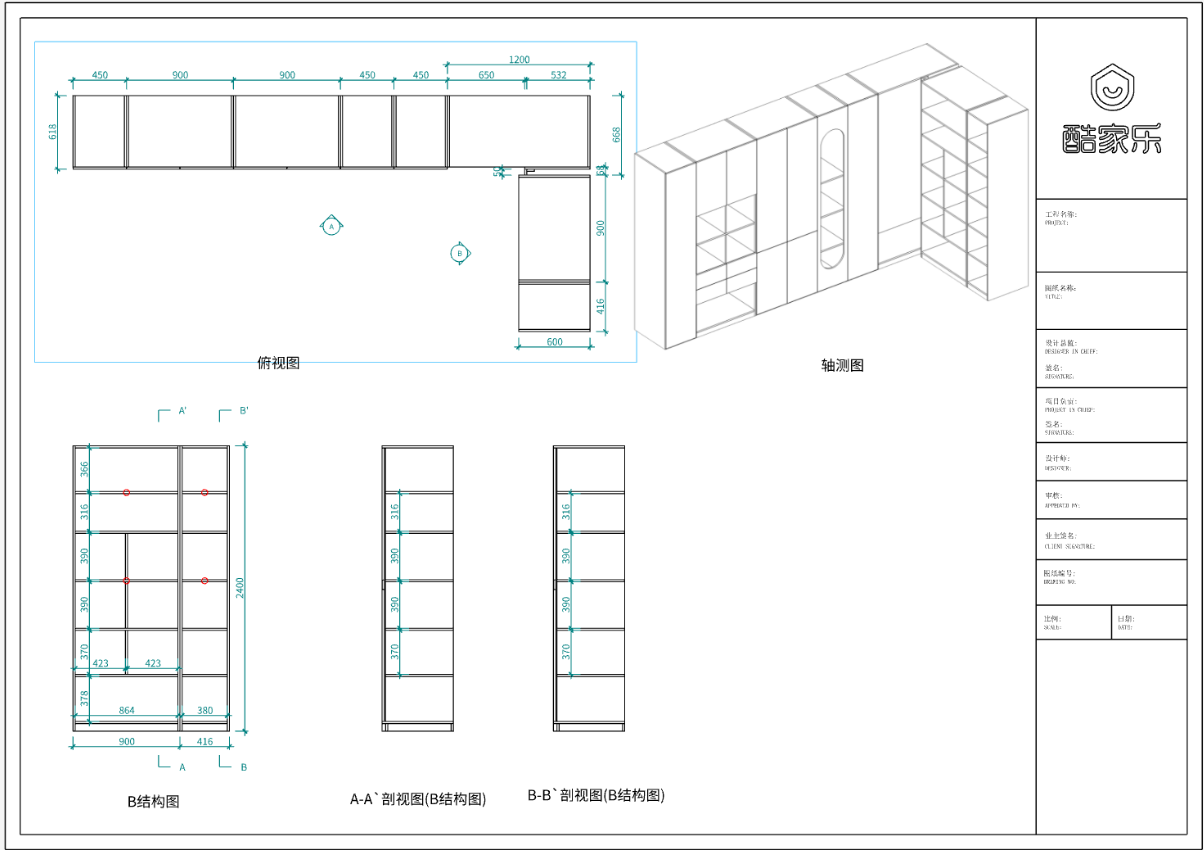

- 以下图为例，产品出图时一个L形柜会被划分为两个投影面，一个投影面的柜子如果没有【掩门】则只生成<结构图>，不会生成这个投影面的<柜门图>
- 自动剖切功能会基于投影面划分做剖切计算，选择此选项时，剖切线只生成在<结构图>/<立面图>
2）优先在柜门图/立面柜门图生成（若无则在结构图/立面图）：

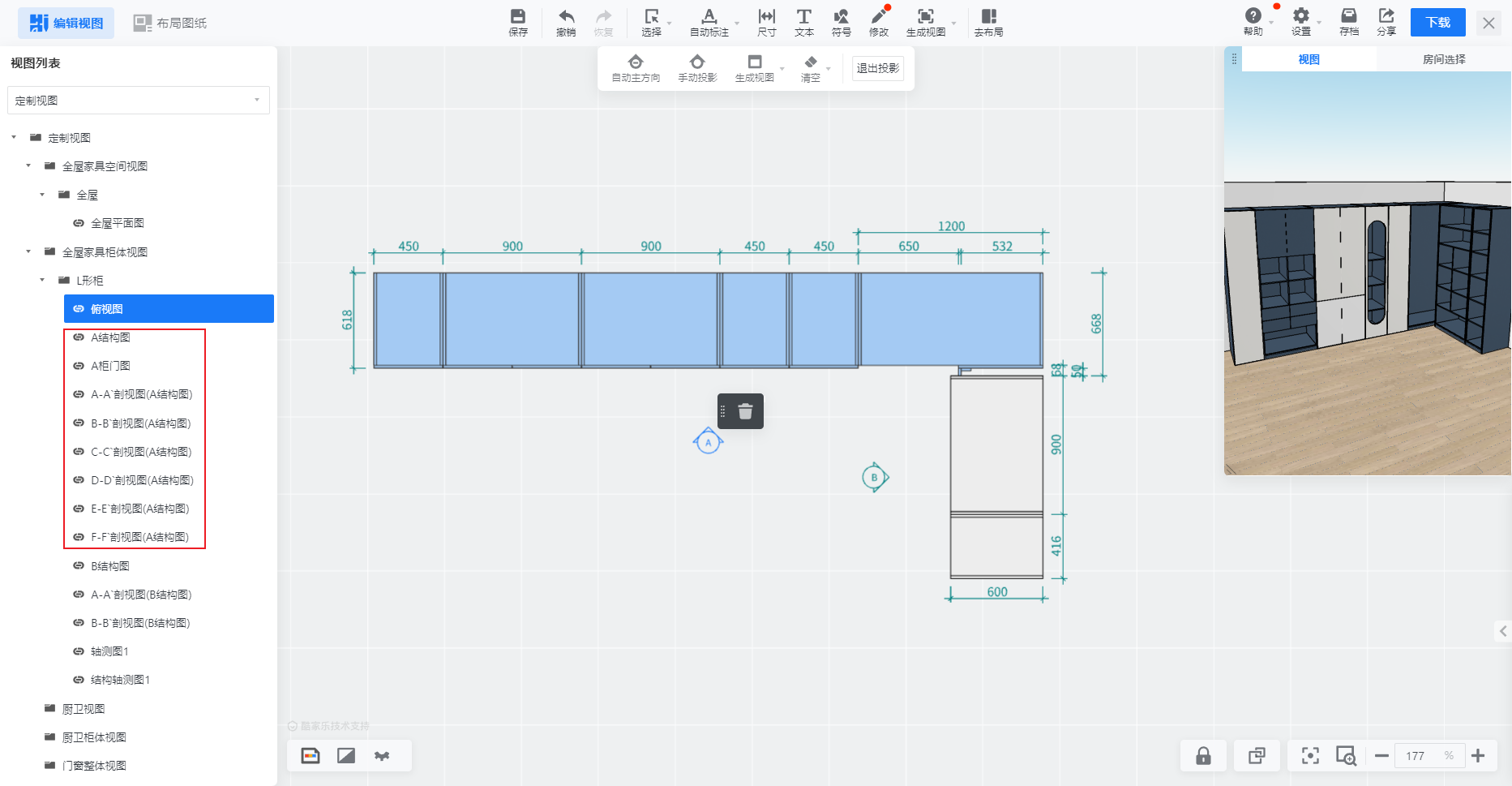

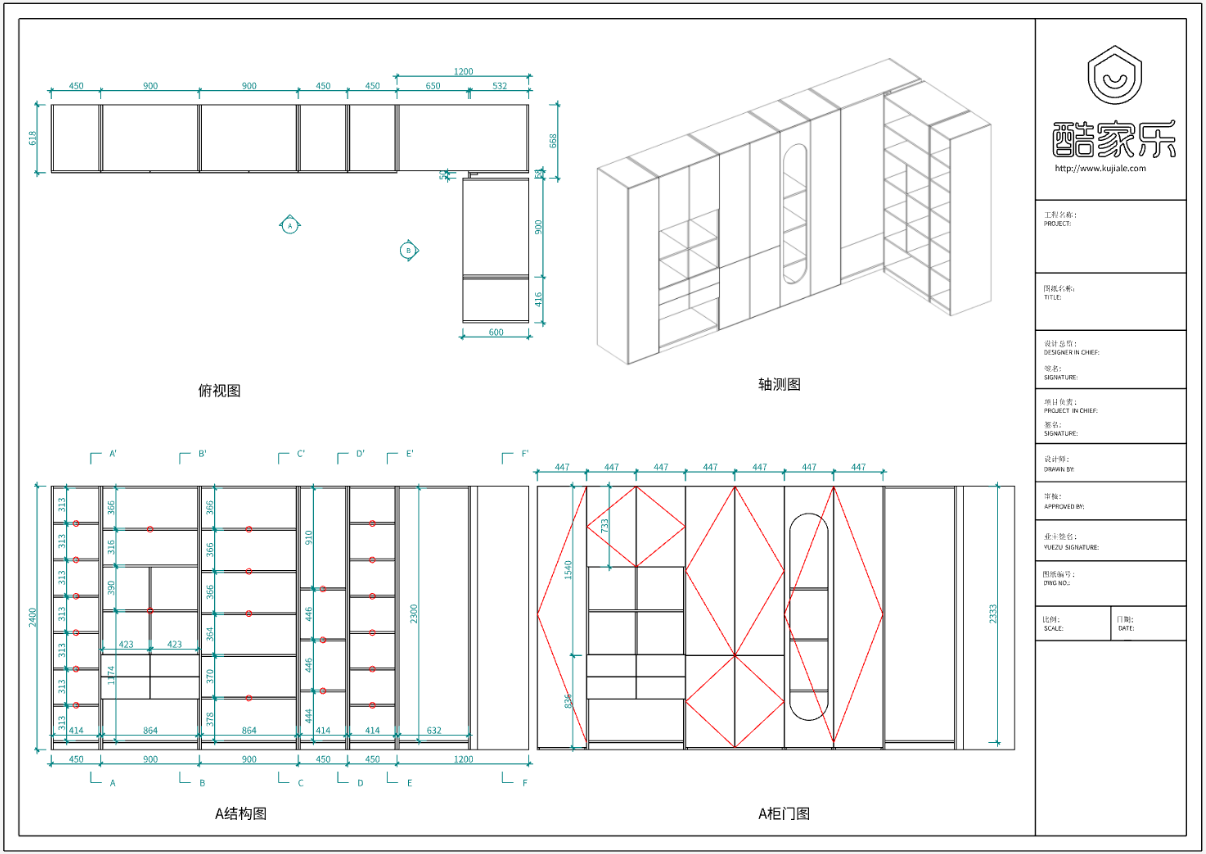

- 如果一个投影面存在【掩门】就会生成<柜门图>/<立面柜门图>，选择此选项时，剖切线也会在<柜门图>/<立面柜门图>中生成

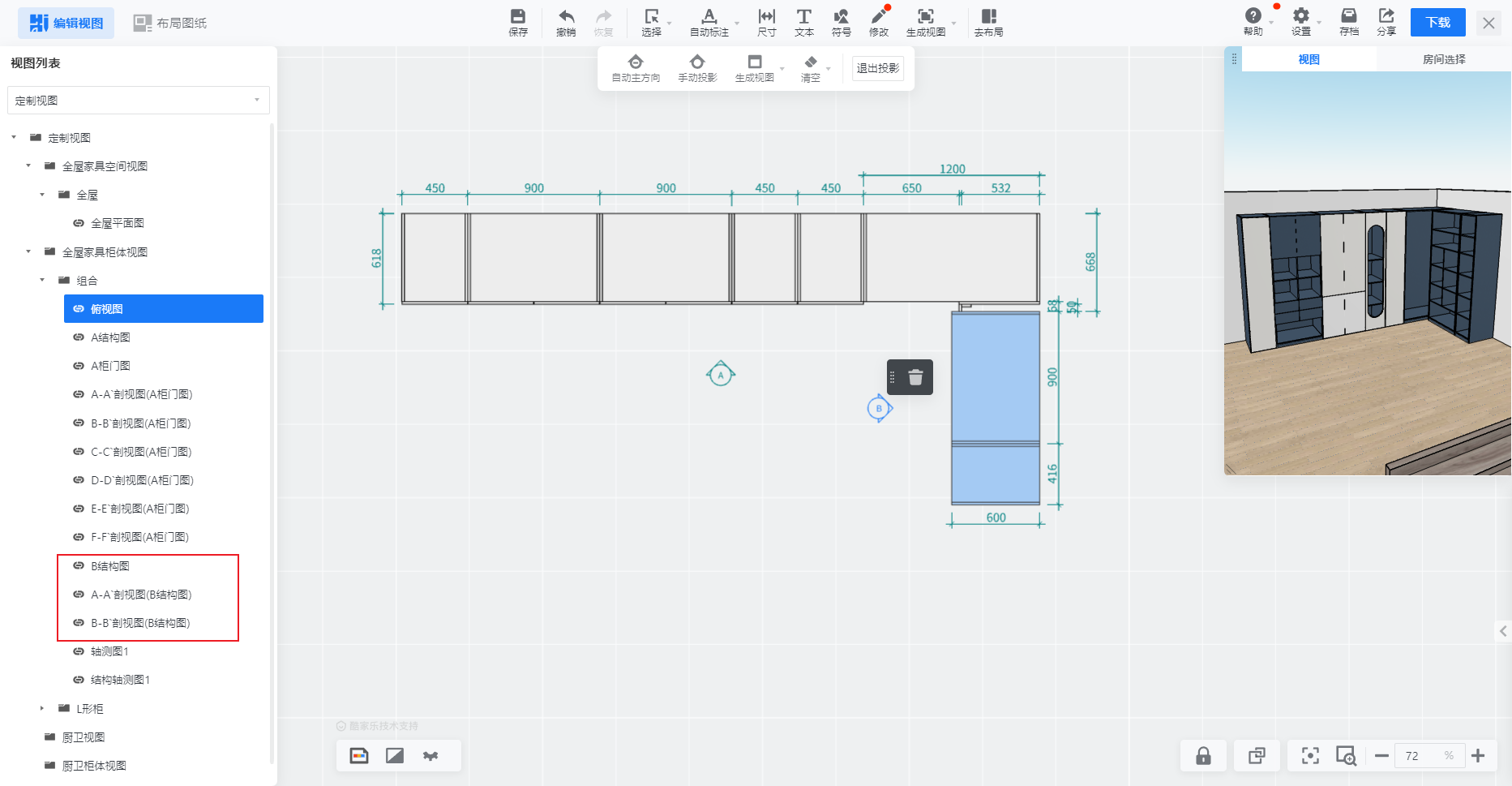

- 如果一个投影面不存在【掩门】，不会生成<柜门图>/<立面柜门图>，剖切线就会在<结构图>/<立面图>生成
3、创建规则
1）剖切对象：
- 自定义对象：通过写规则找到匹配的模型；（常用于希望仅剖切某个或者某一类模型的场景）
- 默认对象：匹配所有朝向相机视角的模型；（但会过滤掉宽高深小于100mm的模型，或是台面、顶线、脚线、特殊板件）
支持以下参数：
- 模型建模变量：如#W、#H等
- 模型的商品名称：#modelBgName
- 模型的商品id：#brandGoodId
- 注意：如果看不到解密的商品id，可以这样写：#brandGoodId==#decrypt("3FO4GR47A455")
- Contains函数：具体写法如：#contains(#modelBgName, “板")
支持的语法：
- 条件表达式
- 暂不支持其他函数
2）剖切维度：在匹配得到了模型之后，确定该以什么维度进行剖切
- 模型单体：将匹配得的模型（顶层模型）视为独立的单体，每个模型各自生成剖切线；（常用于希望仅剖切某一个特定模型的场景）
- 吸附柜组：匹配得的模型如果吸附在一起，会是为一组模型，一组模型一起生成剖切线，根据配置的线的数量生成；（常用于仅希望剖一下用作示意、无需事无巨细地看结构细节的场景）
- 智能计算：匹配得的模型如果吸附在一起，会是为一组模型，一组模型一起生成剖切线；与吸附柜组不同，智能计算会根据这组模型的形态动态调整剖切线的数量，保证每个模型都被剖到；
3）典型用法：

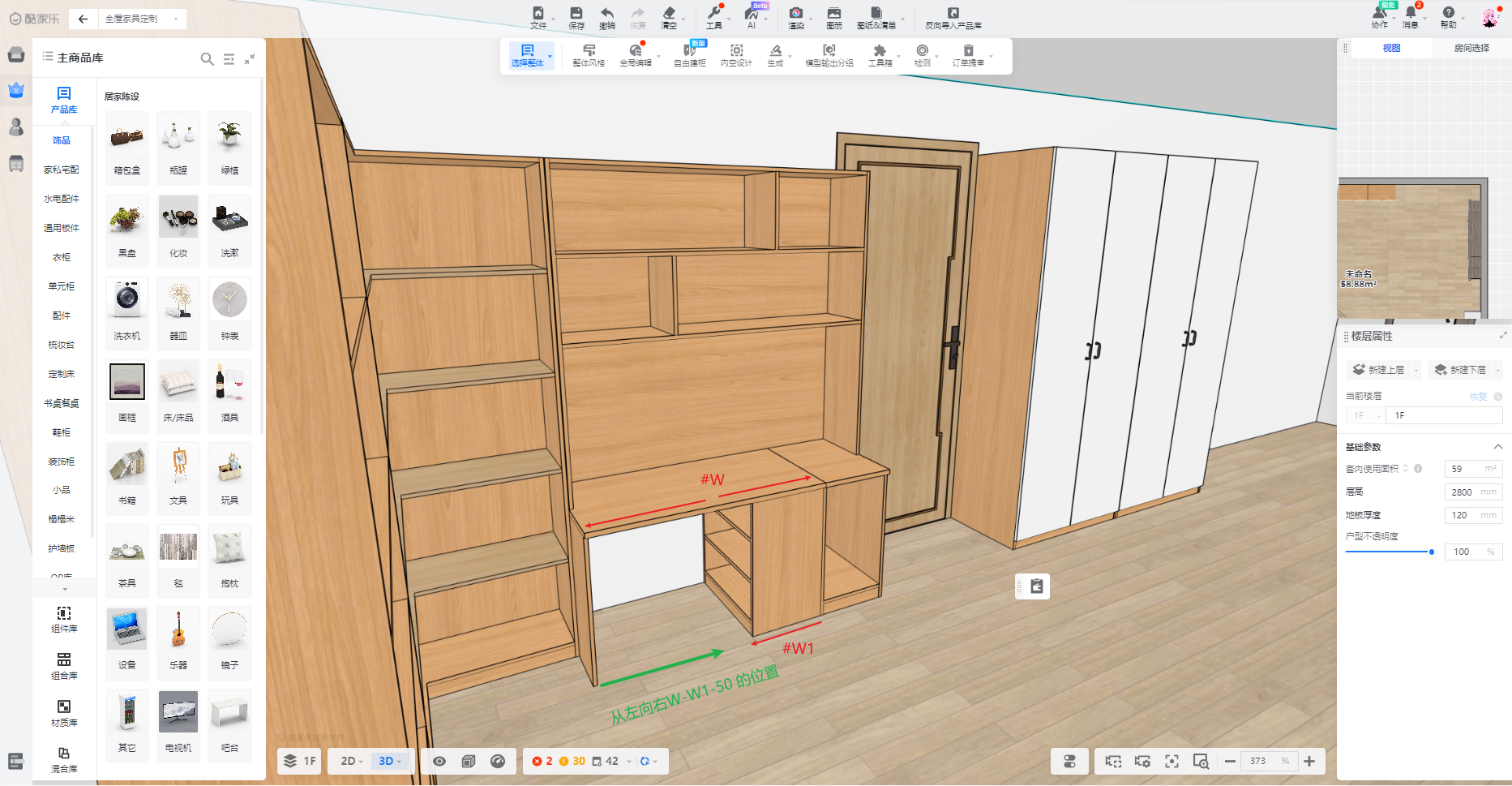

a. 本不需剖视图，但是某些书桌存在侧向的柜子，不剖完全看不到；

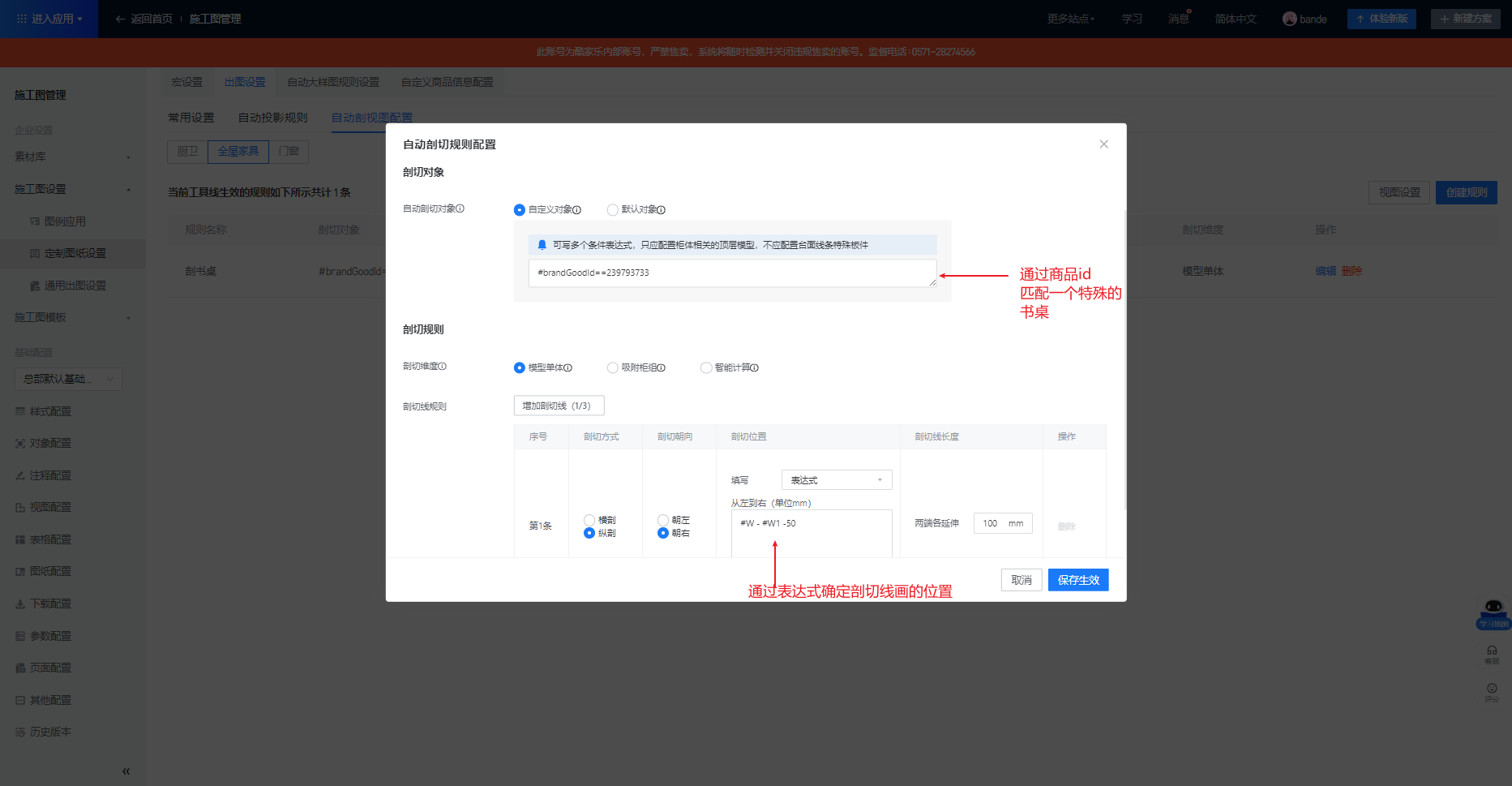

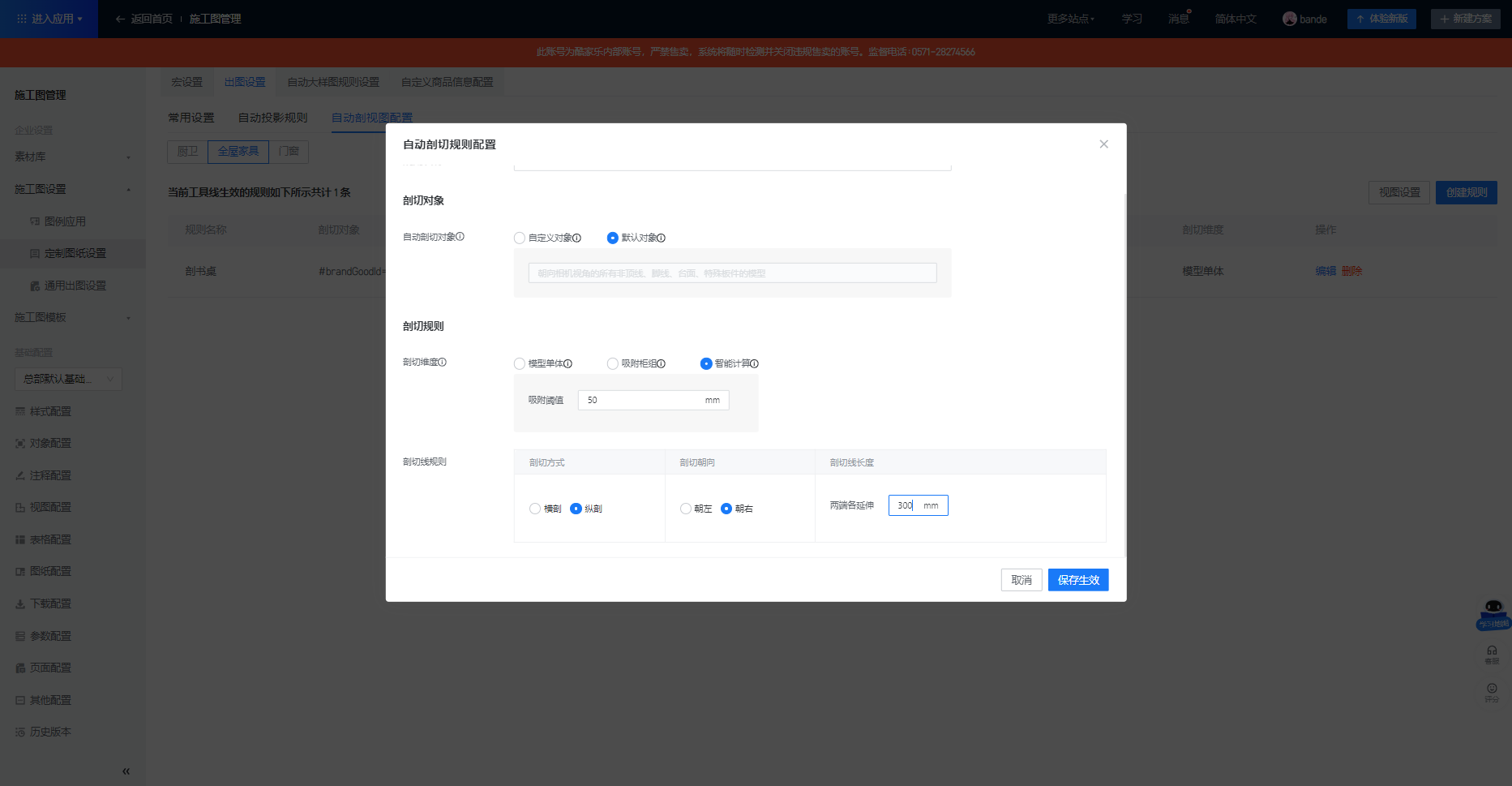

- 配置：

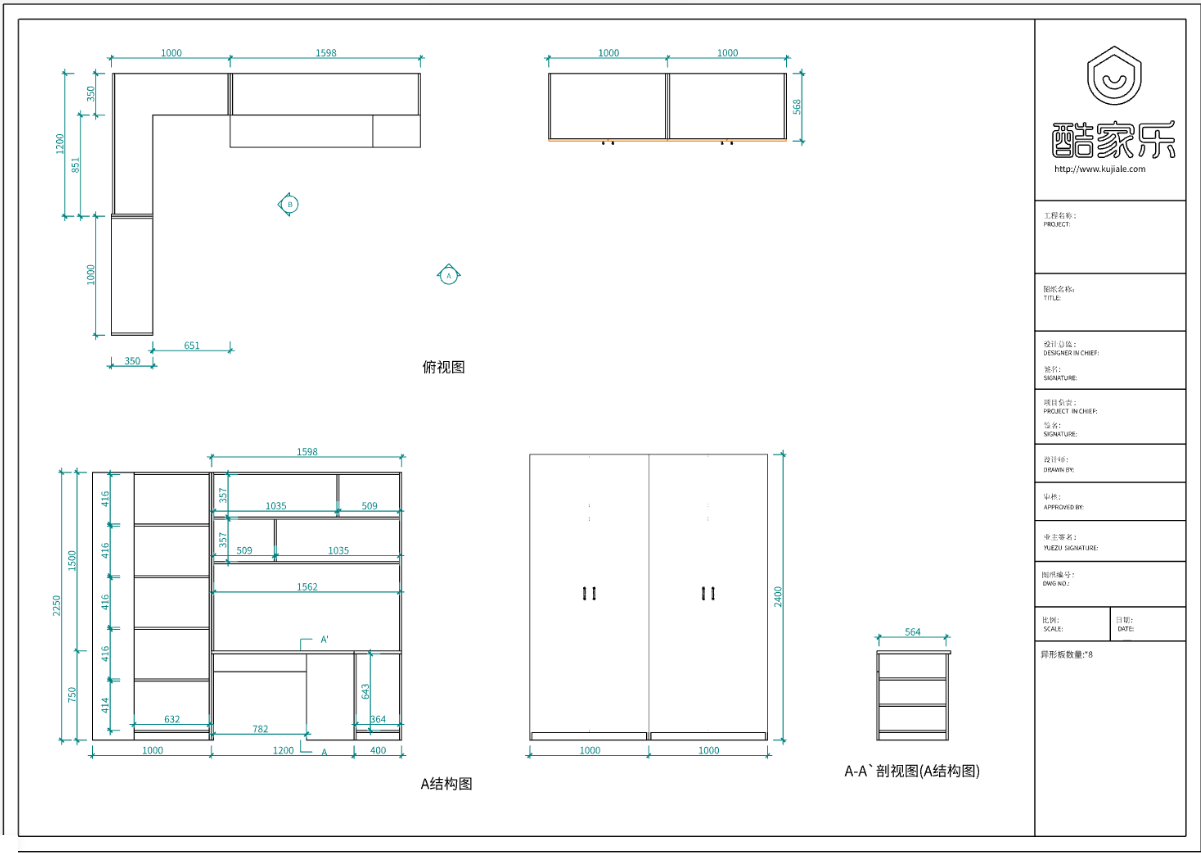

- 效果：

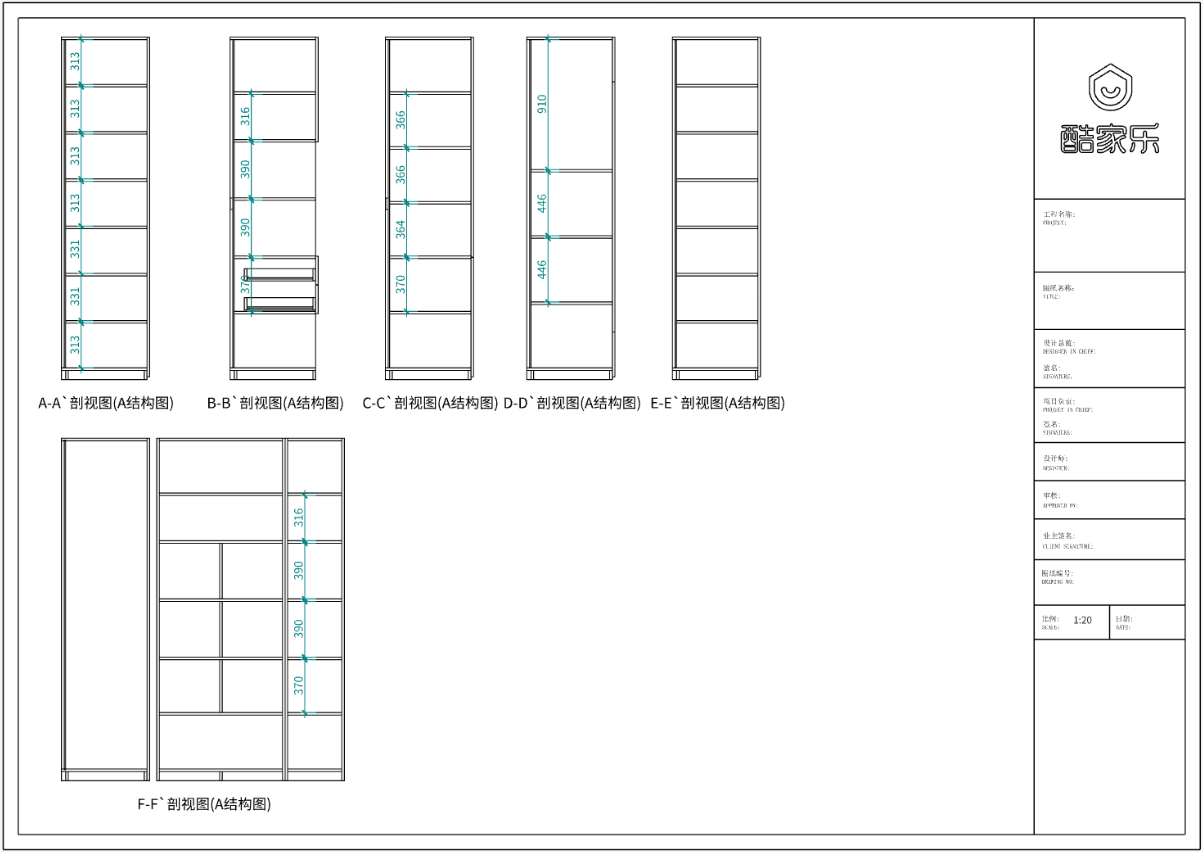

b. 需要对每个柜子都剖一刀以明确观察其内部层板结构；
配置：

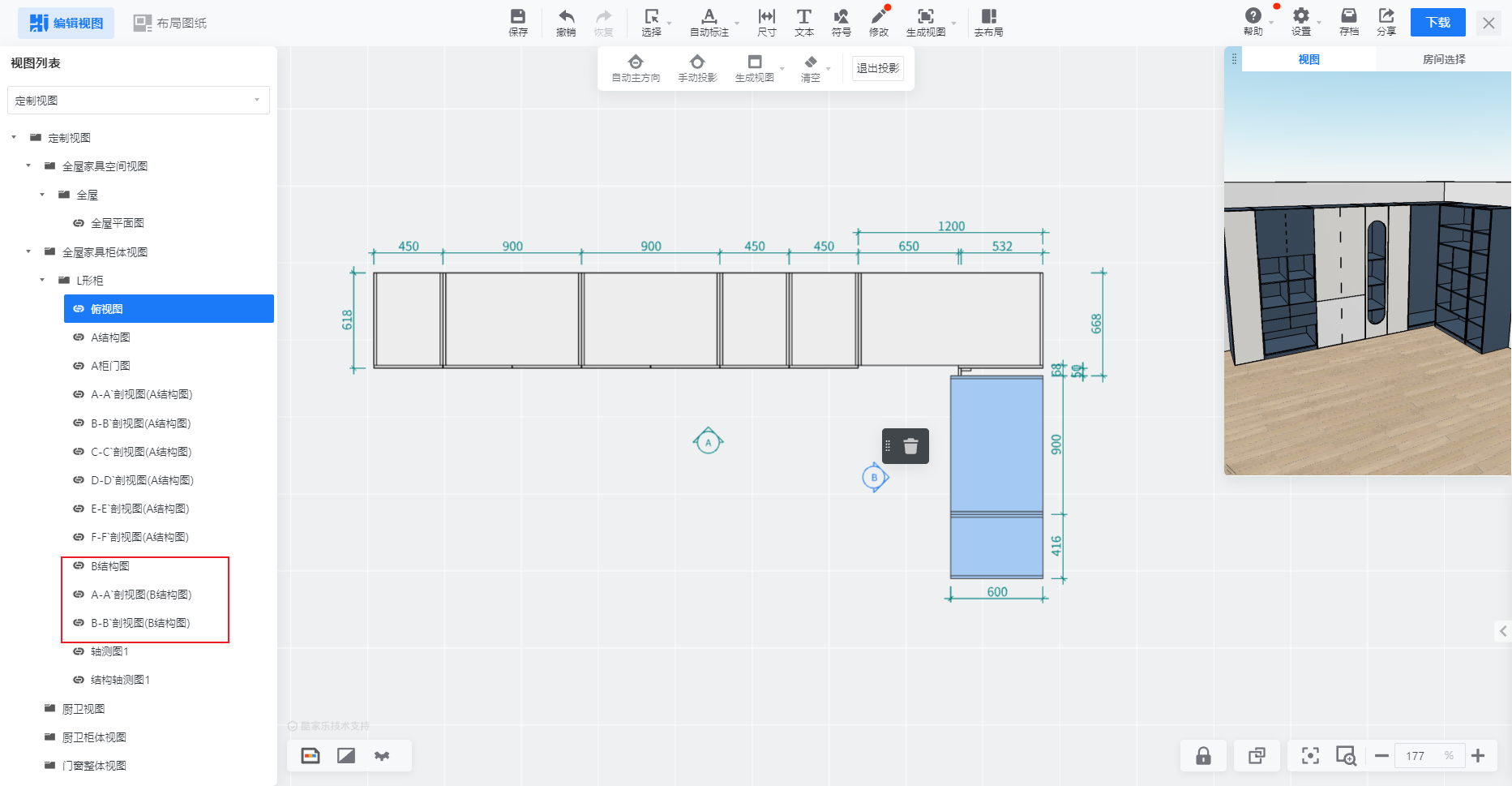

效果：

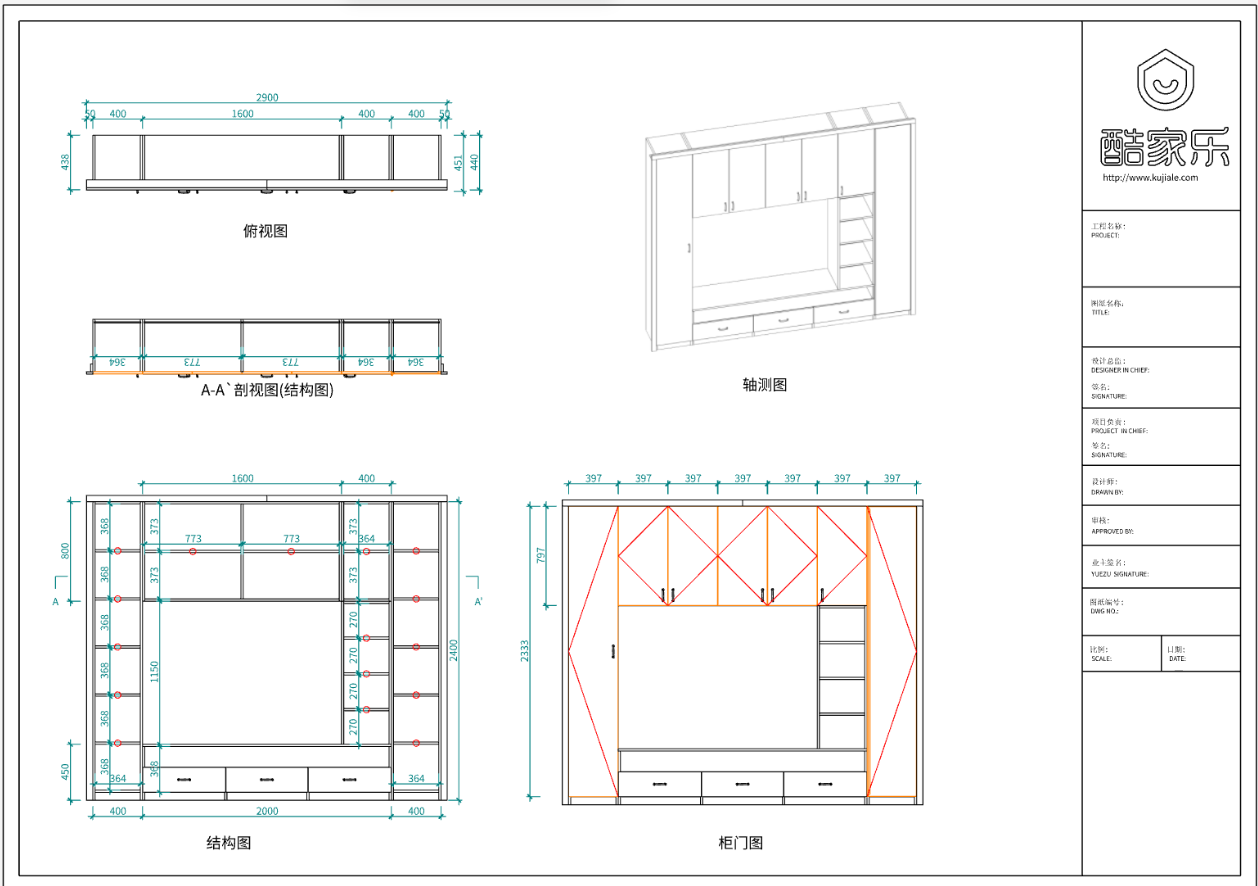

c. 需要对一组柜子横向剖一刀以观察其背板的结构；
配置：
效果：
